Kabel- und Rohrabschottungen

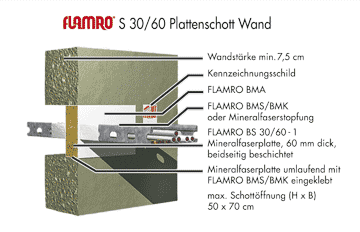

S30 / 60 Plattenschott Wand
-
Wandstärke min. 7,5 cm
-
Kennzeichnungsschild
-
FLAMRO BMA
-
FLAMRO BMS / BMK oder Mineralfaserstopfung
-
FLAMRO BS 30 / 60 - 1
Mineralfaserplatte, 60 mm dick, beidseitig beschichtet -
Mineralfaserplatte umlaufend mit FLAMRO BMS / BMK eingeklebt
-
max. Schottöffnung (H × B)
50 × 70 cm

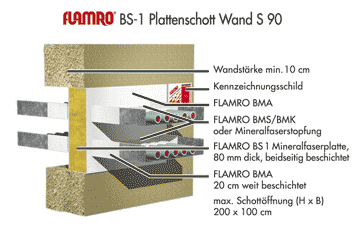

BS-1 Plattenschott Wand S90
-
Wandstärke min. 10 cm
-
Kennzeichnungssschild
-
FLAMRO BMA
-
FLAMRO BMS / BMK oder Mineralfaserstopfung
-
FLAMRO BS1 Mineralfaserplatte, 80 mm dick, beidseitig beschichtet
-
FLAMRO BMA 20 cm weit beschichtet
-
max. Schottöffnung (H × B)
200 × 100 cm

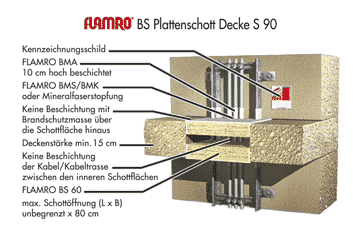

BS Plattenschott Decke S90
-
Kennzeichnungsschild
-
FLAMRO BMA, 10 cm hoch beschichtet
-
FLAMRO BMS / BMK oder Mineralfaserstopfung
-
Keine Beschichtung mit Brandschutzmasse über die Schottfläche hinaus
-
Deckenstärke min. 15 cm
-
Keine Beschichtung der Kabel/Kabeltrasse zwischen den inneren Schottflächen
-
FLAMRO BS 60, max. Schottöffnung (L × B) unbegrenzt × 80 cm

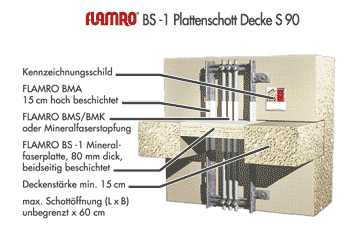

BS-1 Plattenschott Decke S90
-
Kennzeichnungsschild
-
FLAMRO BMA, 15 cm hoch beschichtet
-
FLAMRO BMS / BMK oder Mineralfaserstopfung
-
FLAMRO BS-1 Mineralfaserplatte, 80 mm dick, beidseitig beschichtet
-
Deckenstärke min. 15 cm
-
max. Schottöffnung (L × B)
unbegrenzt × 60 cm

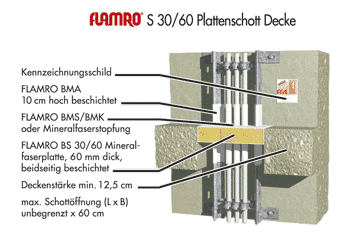

S30 / 60 Plattenschott Decke
-
Kennzeichnungsschild
-
FLAMRO BMA, 10 cm hoch beschichtet
-
FLAMRO BMS / BMK oder Mineralfaserstopfung
-
FLAMRO BS 30 / 60 Mineralfaserplatte, 60 mm dick, beidseitig beschichtet
-
Deckenstärke min. 12,5 cm
-
max. Schottöffnung (L × B)
unbegrenzt × 60 cm

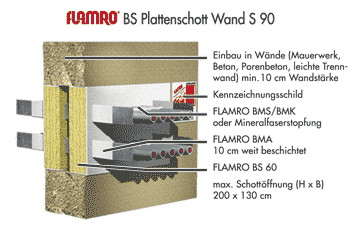

BS Plattenschott Wand S90
-
Einbau in Wände (Mauer-
werk, Beton, Porenbeton, leichte Trennwand) min.
10 cm Wandstärke -
Kennzeichnungsschild
-
FLAMRO BMS / BMK oder Mineralfaserstopfung
-
FLAMRO BMA 10 cm weit beschichtet
-
FLANRO BS 60
-
max. Schottöffnung (H ×B)
200 × 130 cm

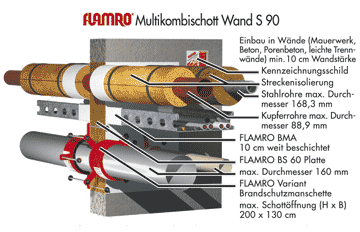

Multischott Wand S90
-
Einbau in Wände (Mauer-
werk, Beton, Porenbeton, leichte Trennwand) min.
10 cm Wandstärke -
Kennzeichnungsschild
-
Stahlrohre max. Durch-
messer 168,3 mm -
Kupferrohre max. 88,9 mm
-
FLAMRO BMA 10 cm weit beschichtet
-
FLAMRO BS 60 Platte
-
max. Durchmesser 160 mm
-
FLAMRO Variant Brandschutzmanschette
-
max. Schottöffnung (H × B)
200 × 130 cm

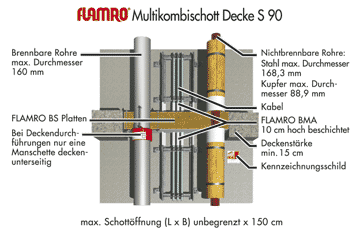

Multischott Decke S90
-
Brennbare Rohre, max. Durchmesser 160 mm
-
FLAMRO BS Platten
-
Bei Deckendurchführung nur eine Manschette deckenunterseitig
-
Nichtbrennbare Rohre Stahl max. Durchmesser 168,3 mm / Kupfer max. 88,9 mm
-
FLAMRO BMA 10 cm hoch beschichtet
-
Deckenstärke min. 15 cm
-
Kennzeichnungsschild
-
max. Schottöffnung (L × B)
unbegrenzt × 150 cm

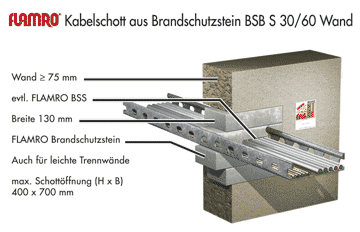

Kabelschott aus Brandschutz-
steinen BSB S30 / 60 Wand
-
Wand > 75 mm
-
evtl. FLAMRO BSS
-
Breite 130 mm
-
FLAMRO Brandschutzstein
-
Auch für leichte Trennwände
-
max. Schottöffnung (H × B)
400 × 700 mm

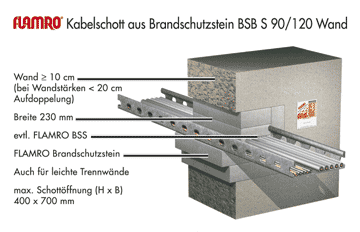

Kabelschott aus Brandschutz-
steinen BSB S90 / 120 Wand
-
Wand > 10 mm
(bei Wandstärken < 20 cm Aufdoppelung) -
Breite 200 mm
-
evlt. FLAMRO BSS
-
FLAMRO Brandschutzstein
-
Auch für leichte Trennwände
-
max. Schottöffnung (H × B)
-
400 × 700 mm

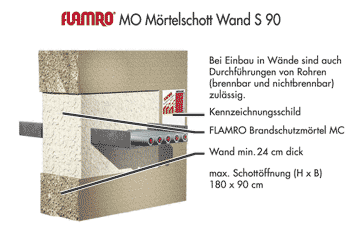

MO Mörtelschott Wand S90
-
Bei Einbau in Wände sind auch Durchführungen von Rohren (brennbar und nichtbrennbar) zulässig
-
Kennzeichnungsschild
-
FLAMRO Brandschutz-
mörtel MC -
Wand min. 24 cm dick
-
max. Schottöffnung (H × B)
180 × 90 cm

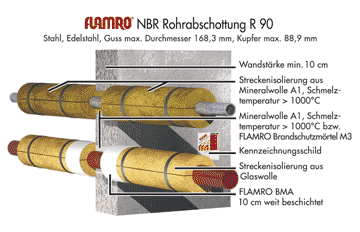

NBR Rohrabschottung R90
-
Wandstärke min. 10 cm
-
Streckenisolierung aus Mineralwolle A1, Schmelz-
temperatur > 1000°C -
Mineralwolle A1, Schmelz-
temperatur > 1000°C bzw.
FLAMRO Brandschutz-
mörtel M3 -
Kennzeichnungsschild
-
Streckenisolierung aus Glaswolle
-
FLAMRO BMA
10 cm weit beschichtet
